Tietomallinnuksesta puhutaan rakennushankkeissa usein joko-tai-valintana. Todellisuudessa oleellisempi kysymys on, minkä tasoinen tietomalli projektiin tarvitaan. Oikein mitoitettu mallinnus auttaa hallitsemaan riskejä, vähentää työmaan yllätyksiä ja tuo kustannuksiin ennustettavuutta. Väärin mitoitettu malli on joko turhaa työtä tai säästöä väärästä paikasta.
Projektipäällikön näkökulmasta tietomallinnus on ennen kaikkea riskienhallinnan työkalu. Kun mallinnuksen taso valitaan hankkeen tavoitteiden mukaan, malli helpottaa suunnittelua, työmaata ja budjetointia sen sijaan, että se jäisi irralliseksi liitteeksi projektipankkiin.
Aloita tavoitteesta: mihin tarvitset mallia?
Tietomallinnuksen tilaaminen kannattaa aina aloittaa pohtimalla, mitä ongelmaa ollaan ratkaisemassa. Käytännössä projektipäälliköt tilaavat tietomallinnusta useimmiten kolmesta syystä:
- Törmäysten ja tilavarauksien hallinta. Kun tekniset tilat ovat ahtaita tai talotekniikan pääreitit kulkevat tiiviisti usean suunnittelualan kesken, riskinä on, ettei kaikki yksinkertaisesti mahdu. Nämä ongelmat on halvinta ratkaista suunnittelupöydällä, ei työmaalla.
- Asennustyön sujuvuus. Hyvin mallinnettu kokonaisuus vähentää työmaalla tapahtuvaa soveltamista, selkeyttää asennusjärjestystä ja auttaa pitämään muutokset hallinnassa. Tämä näkyy suoraan aikataulussa ja lisätöiden määrässä.
- Budjetoinnin tarkkuus. Tietomallinnetut suunnitelmat mahdollistavat luotettavat määräluettelot ja tuotetiedon hyödyntämisen urakkalaskennassa. Kun määrät perustuvat malliin eikä arvioihin, kustannusten ohjaus helpottuu.
Jos tavoitteita ei tunnisteta etukäteen, on vaikea tilata oikeaa mallinnuksen tasoa. Lopputuloksena voi olla joko alimitoitettu malli, joka ei ratkaise todellisia riskejä, tai ylimitoitettu malli, josta maksetaan enemmän kuin projektissa saadaan hyötyä.
Mallinnuksen tasot: mitä milläkin saa?
Me Neulasella hahmotamme tietomallinnuksessa neljä tasoa.
TASO 0: 2D-suunnittelu ilman tietomallia
Perinteisessä 2D-suunnittelussa LVI- ja sähkösuunnitelmat esitetään tasopiirustuksina, leikkauksina, kaavioina ja detaljeina. Yhteensovitus tapahtuu suunnittelukokouksissa ja piirustuksia vertailemalla, ei mallipohjaisilla törmäystarkastuksilla.
Tämä tapa voi toimia hyvin kohteissa, jotka ovat yksinkertaisia tai toistuvia ja joissa riskit tunnetaan ennakolta. Jos tekniset tilat ovat väljät, reitit selkeitä ja projektissa on vahva suunnittelun ohjaus, 2D-suunnittelu voi olla täysin riittävä ratkaisu.
Riskejä syntyy, jos tilavaraukset ja risteämät jäävät tulkinnan varaan. Mitä enemmän työmaalla joudutaan tekemään päätöksiä piirustusten perusteella, sitä suurempi on todennäköisyys yllätyksille.
TASO 1: Kevytmallinnus rajatuille riskialueille
Kevytmallinnus on usein paras kompromissi kustannusten ja hyötyjen välillä. Tässä mallinnuksen tasossa keskitytään vain niihin kohtiin, joissa riskit ovat suurimmat.
Käytännössä mallinnamme tarkasti esimerkiksi tekniset tilat, talotekniikan pääreitit ja nousut. Tarvittaessa mukaan voidaan ottaa esimerkkitila tai yksi kokonainen kerros, jos se tuo varmuutta ratkaisuun. Tarkoitus ei ole mallintaa kaikkea, vaan löytää ja ratkaista törmäykset ja tilavaraukset, jotka aiheuttaisivat kalliita muutoksia työmaalla.
Kevytmallinnus soveltuu erityisen hyvin projekteihin, joissa aikataulu on tiukka ja riskit keskittyvät selkeästi rajattuihin alueisiin. Se tarjoaa usein parhaan hinta-hyöty-suhteen, kun tavoitteena on vähentää yllätyksiä työmaalla mahdollisimman kevyesti.
Tässä tasossa tärkeintä on rajauksen selkeys: on sovittava etukäteen, mitä mallinnetaan ja mitä ei. Muuten riskinä on, että osa yksityiskohdista unohtuu.
TASO 2: 3D-perusmallinnus

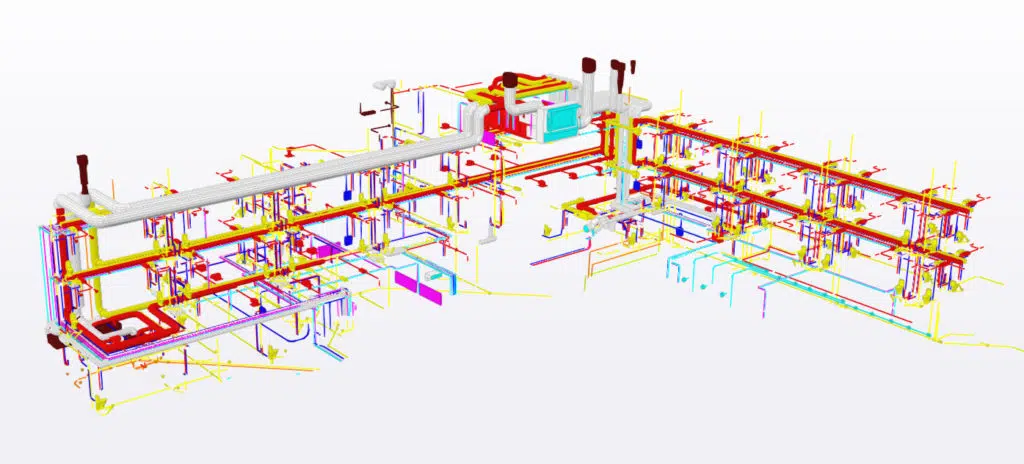

3D-perusmallinnuksessa rakennuksen tilat ja talotekniset järjestelmät mallinnetaan kolmiulotteisesti suunnittelualakohtaisina malleina. Tämä mahdollistaa kokonaisuuden visuaalisen tarkastelun ja perusyhteensovituksen selvästi kattavammin kuin pelkkä 2D-suunnittelu.
Tämä taso on perusteltu silloin, kun kohteessa on kohtalaisesti teknistä monimutkaisuutta ja halutaan varmistaa, että suunniteltu kokonaisuus mahtuu ja perusreitit ovat järkeviä. Se tuo yhteisen tilannekuvan suunnittelijoille ja työmaalle ja helpottaa kommunikointia eri osapuolten välillä.
Riskinä tässä tasossa on mallin alihyödyntäminen. Jos mallia ei käytetä aktiivisesti päätöksenteossa tai työmaan tukena, osa sen potentiaalista jää helposti käyttämättä.
TASO 3: Täysmallinnus
Täysmallinnuksessa käytännössä kaikki merkittävät järjestelmät ja komponentit mallinnetaan tarkasti. Talotekniikka sijoitetaan malliin millintarkasti myös korkeussuunnassa, ja tavoitteena on toteutuskelpoinen malli, jota voidaan hyödyntää suoraan asennuksessa.
Tämä taso tukee vahvasti yhteensovitusta, toteutusta ja usein myös määräluetteloita ja urakkalaskentaa. Se on perusteltu erityisesti teknisesti haastavissa kohteissa, joissa virheiden hinta on korkea ja työmaalla halutaan käyttää mallia aktiivisesti päivittäisenä työkaluna.
Täysmallinnus vaatii kuitenkin projektilta kypsyyttä. Hyödyt realisoituvat vain silloin, jos mallille on selkeät käyttötavat ja se jalkautuu osaksi työmaan prosesseja ja rakennuksen elinkaarihallintaa. Muuten riskinä on, että malli jää raskaaksi ja kalliiksi dokumentiksi ilman vastaavaa hyötyä.
Tietomallinnuksen hintataso
Tietomallinnuksen hinta muodostuu mallinnuksen laajuudesta ja tarkkuustasosta. Neulasella perustasoinen tietomallinnus tuo LVI- tai sähkösuunnitteluun lisäkustannuksia tyypillisesti noin 1–2 euroa neliöltä. Kevytmallinnuksen lisähinta on noin 0,5-1 euroa neliöltä
Noin 5000 neliön hallirakennuksessa kevytmallinnus maksaa siis noin 2500-5000 euroa. Summa kuulostaa pieneltä verrattuna siihen, mitä yksi väärin mitoitettu reitti tai tilavaraus voi maksaa työmaalla, jos sitä joudutaan korjaamaan kesken toteutuksen.
Kevytmallinnus on useimmiten paras valinta, kun riskit liittyvät teknisiin tiloihin ja pääreitteihin. Perustason mallinnus on perusteltu, kun tarvitaan vahva toteutuksen tuki tai kokonaisuus on erityisen riskialtis.
Tietomallinnusta ei kannata tarkastella pelkkänä lisäkustannuksena. Se on investointi, joka usein maksaa itsensä takaisin jo sillä, että työmaalla vältetään yksi merkittävä yllätys. Oikein mitoitettu malli vähentää epävarmuutta, helpottaa päätöksentekoa ja tuo projektin kokonaiskustannuksiin hallittavuutta.
Tarkistuslista ennen mallinnuksen tason valintaa
Ennen kuin mallinnuksen taso lukitaan, kannattaa pysähtyä hetkeksi ja käydä läpi muutama keskeinen kysymys:
- Mikä on päätavoite? Törmäysten poisto, asennuksen tuki vai ylläpidon helppous?
- Riittääkö tilamalli vai tarvitaanko tuotetietoa?
- Mitkä ovat riskialueet? Tekniset tilat, pääreitit, nousut – voisiko kevytmallinnus kattaa ne?
- Tarvitaanko määräluettelo urakkalaskentaan?
- Kuka omistaa yhdistelmämallin ja vastaa yhteensovituksesta?
- Jos halutaan ylläpitohyöty: Kuka käyttää mallia ja kuka päivittää sitä?
Yhteenveto
Tietomallinnuksen tason valinta on ennen kaikkea riskienhallinnan päätös. Kun tavoite on selkeä ja mallinnuksen taso valitaan sen perusteella, malli tuottaa todellista hyötyä. Työmaan yllätykset vähenevät, budjetointi tarkentuu ja toteutus sujuvoituu.
